コンベアー上下型減衰式脱磁装置



形式	CMT-350×160-2MS
電源電圧	AC200V　2P　50Hz
操作電圧	DC24V
制御方式	シーケンサ制御
上下脱磁電流	50A〜70A
脱磁能力	5ガウス以下（0.5mT以下）
対象ワーク	外径Φ90〜240mm　幅20〜90mm
定格	ED50%
装置外寸	1400W×800D×2050H
脱磁タイム	上脱磁2秒　OFF1秒
備考	流れ方向　左→右

コンベアー式脱磁装置



形式	CMT-220×150
電源電圧	AC200／220V　2P　50／60Hz
操作電圧	AC100／DC24V
制御方式	シーケンサ制御
脱磁電流	40〜60A
脱磁能力	5ガウス以下（0.5mT以下）
対象ワーク	軸付ハブベアリング用部品
脱磁通過寸法	200W×150H
定格	ED50%
装置外寸	834W×550D×1565H
脱磁タイム	1.5〜2s
備考	コンベアーに依る脱磁中心部で減衰脱磁

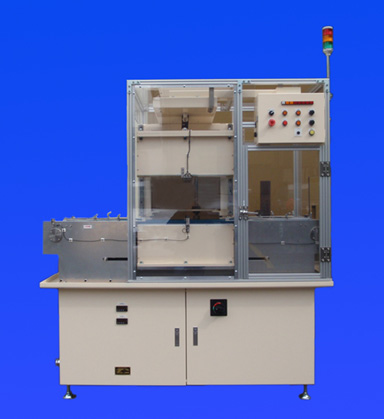

コンベア上下減衰式脱磁装置



※画像をクリックすると大きくなります。

形式	CMT-420×250-2M
脱磁電流	100〜150A
脱磁能力	5ガウス
脱磁物	ベアリング内外輪Φ110〜420 W20〜250
定格	ED50%
脱磁タイム	5秒
備考	コンベア上下減衰式

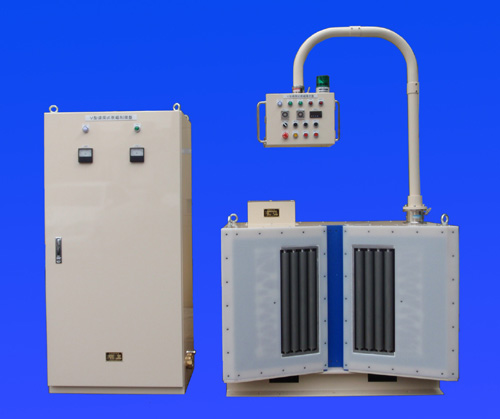

Ｖ型調周式脱磁装置



※画像をクリックすると大きくなります。

形式	VAMT-1300RL
脱磁電流	80〜140A
脱磁能力	10ガウス
脱磁物	大型ベアリングΦ400〜1600 W20〜600
定格	ED50%
備考	竪型ロール付

丸型調周式脱磁機



形式	RMT-250TS
脱磁電流	10〜15Ａ
脱磁能力	5ガウス
脱磁物	ベアリング内外輪Φ20〜150 W8〜50
定格	ED50%
備考	定配付別置制御盤

丸型調周式脱磁機（アルミフレーム付）



形式	RMT-250F
脱磁電流	10〜15A
脱磁能力	5ガウス
脱磁物	ベアリング内外輪 Φ20〜150 W8〜50
定格	ED50%
脱磁タイム	1.5秒〜2秒
備考	定配付別置制御盤

丸型調周式脱磁機（ヘッドのみ）



形式	RMT-175
脱磁電流	5〜7A
脱磁能力	5ガウス
脱磁物	ベアリング内外輪 Φ12〜80 W5〜30
定格	ED50%
脱磁タイム	1.5秒〜2秒
備考	定配付別置制御盤

コアー型対極式脱磁装置



形式	TMT-130×60
電源電圧	AC200／220V　2P　50／60Hz
操作電圧	DC24V
脱磁電流	24A
脱磁タイム	2s
ワ　ー　ク	ベアリング内外輪　Φ130　w60MAX
脱磁能力	3ガウス
定　　　格	ED50%
備考	定配機能付
装置外寸	600W×550D×1200H

V型調周式脱磁装置



形式	VAMT-350C
電源電圧	AC200／220V　2P　60Hz
操作電圧	AC100V
脱磁電流	50〜60A
脱磁タイム	2s
ワ　ー　ク	ベアリング用ローラー及び焼入れ軸部品 カムシャフトリング形状部品の脱磁
脱磁能力	3〜4ガウス
定　　　格	ED50%
備考	制御一体型
装置外寸	600W×520D×900H
